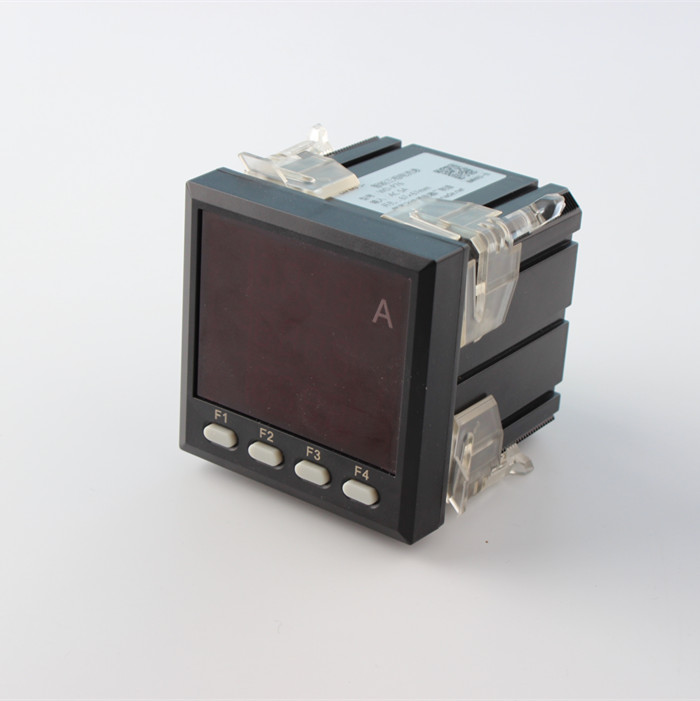

智能三相电流表WD-P76

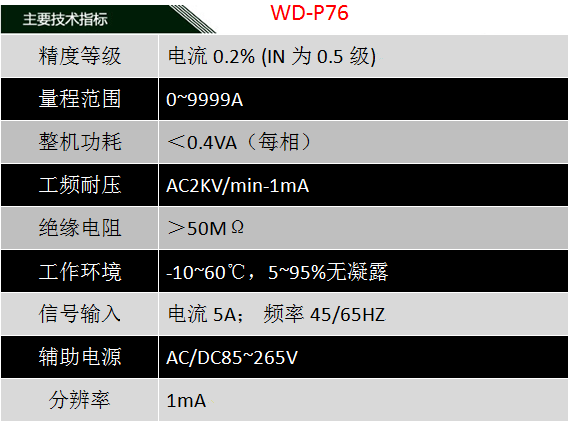

量程范围:0~9999A
精度等级:电流0.2% (IN为0.5级)
工频耐压:AC2KV/min-1mA
信号输入:电流5A; 频率45/65HZ
WD-P76智能三相电流表,适用于电力电网、电站、电气开关柜和自动化系统中,对三相电流的电参数测量和显示,
采用LED方式显示。本产品长期运行稳定性好,具有测量精度高,读数清晰、方便、无视角误差、可任意角度安装、
抗震、抗干扰能力强等优点;仪表CT变比可通过仪表面板上按键设置;使用非常灵活方便;数字校零、数字校调,
精度高,性价比极高,是原指针式仪表的理想替代品。
产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。
功能特点
1.可实时测量电力线路中各种电流参数,按需要既可测量显示单个参数,也可同时测量多个参数。
2.品种、规格齐全,有多种外形尺寸,多个系列化的产品,所有仪表均按照标准尺寸设计,兼容性强,维
修更方便。
3.卡式安装方式取代传统螺钉安装方式,安装简单、方便、牢固、SMT生产工艺,软件生产校准。

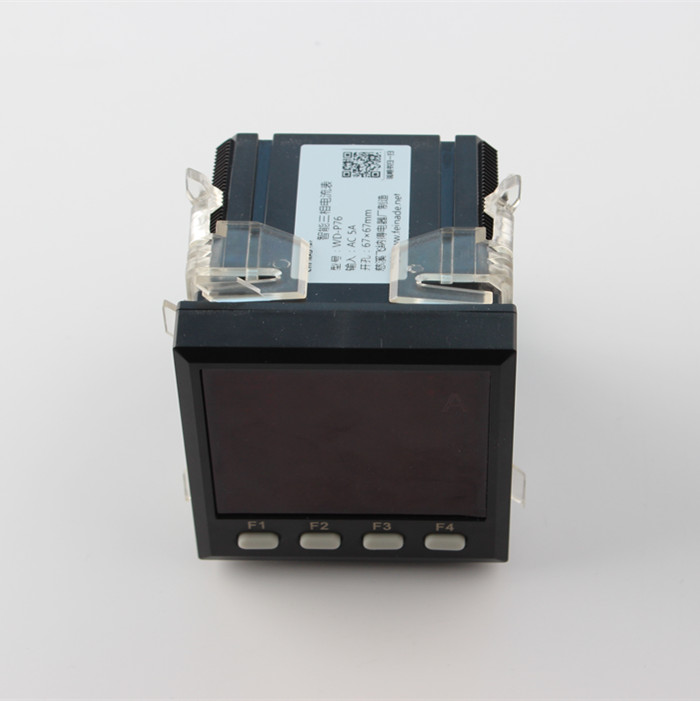

面板说明
按键名称 | 功能说明 |
F1键 | 无功能 |
F2数据键、返回键 | 编辑数据时,每按键一次,数值增加1;编辑结束按此键退出 |
F3移位键 | 编辑数据位时,每按键一次,光标位向左移动一位 |
F4多功能键 | 空闲状态按此键2~3秒即可进入设置菜单;数据编辑状态, 按此键可选中或取消 光标。 |
编程操作

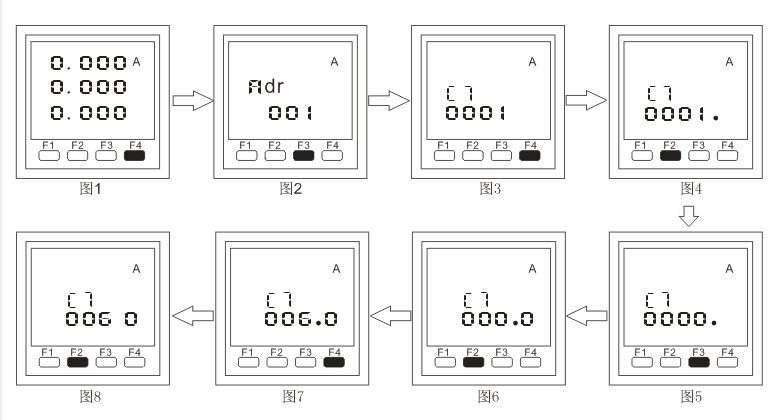

操作实例:设仪表信号输入为300/5A,CT=60(仪表初始输入为5A,CT=1)
1、 初始状态(图1)下长按F4键3秒首先进入的菜单是仪表地址号设置(图2);
2、 轻按F3键一次,切换到CT变比设置菜单(图3)
3、 轻按F4键一次,最下排数码管的最后一位小数点(此时作为光标)被点亮,代表最后一位数被选中,处于
可编辑状态(图4)
4、 连续按数据键F2直至将数字调整到0(图5)
5、 按移位键F3将光标向前移动一位(图6)
6、 连续按数据键F2直至将数字调整到6(图7)
7、 按F4键一次,光标被取消(图8),到此已经将初始CT=1修改成CT=60
按返回键F2退出设置菜单,返回到初始状态(图1)

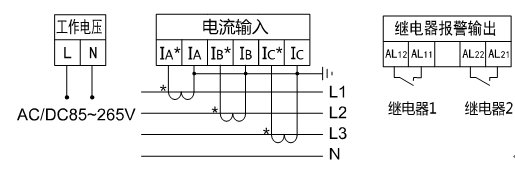

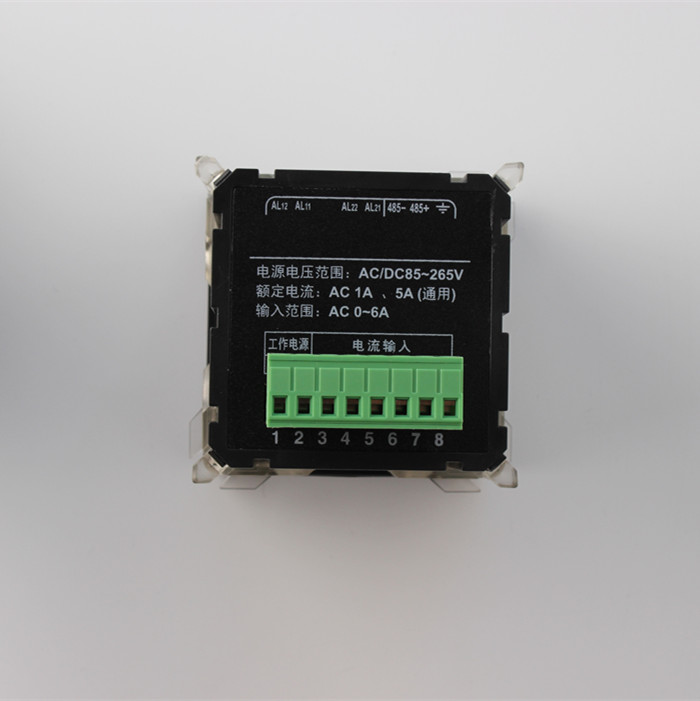

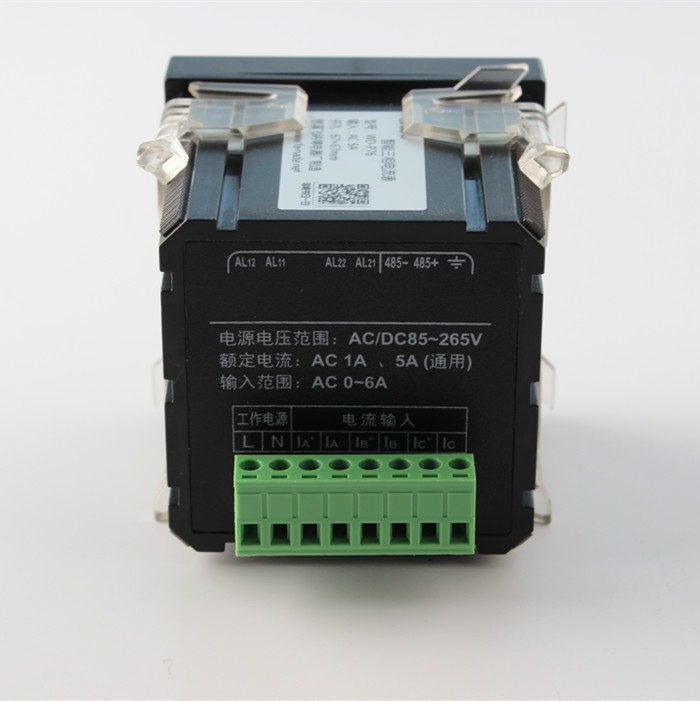

接线示意图

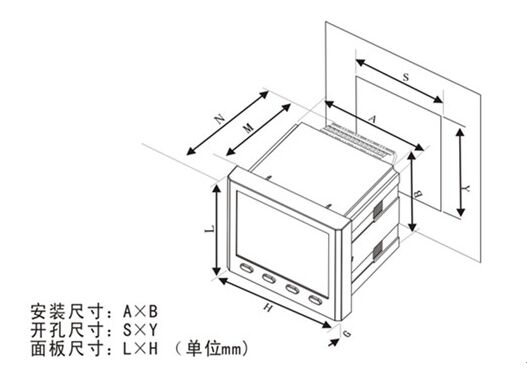

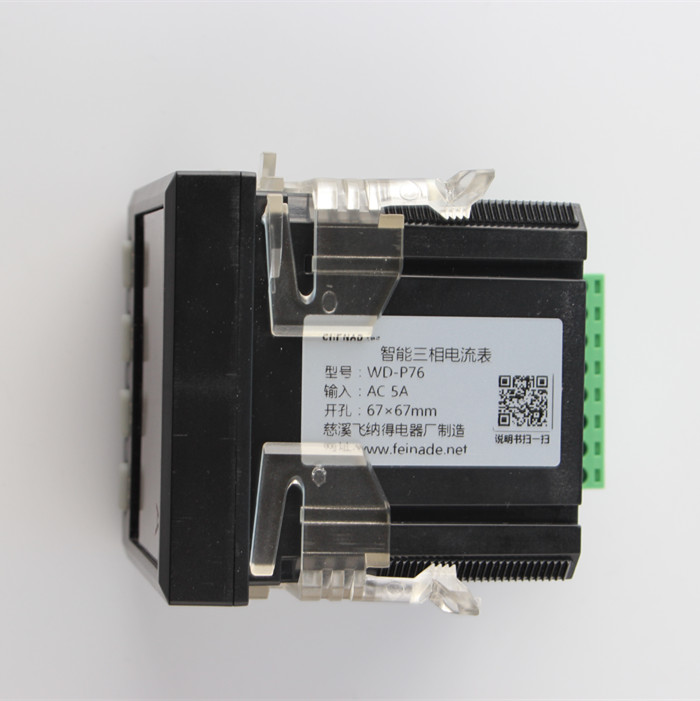

外形尺寸,安装方式及面板说明
尺寸规格(单位:mm)
外形尺寸(L*H) | 屏装配合尺寸(A*B) | 开孔尺寸(S*Y) | 总长(N) | 深度(M) |
72*72 | 66*66 | 67*67 | 81 | 71 |
80*80 | 75*75 | 76*76 | 81 | 71 |
96*96 | 90*90 | 91*91 | 93 | 85 |
120*120 | 110*110 | 112*112 | 93 | 85 |
安装步骤:
1)将两侧的安装卡先从装置上取下;
2)在安装处开一个对应开孔尺寸的孔;
3)将仪表嵌入孔内,然后从后面再重新把安装卡安装在装置上,扣紧即可。
