辅助电源:AC/DC85~265V
负载:电流输入小于6A
功耗:<0.4VA(每相)
精度:0.2%
信号输入:AC 0~5A
量程范围:0~9999A
阻抗:<20mΩ工作环境:-10~60℃,5~95%无凝露

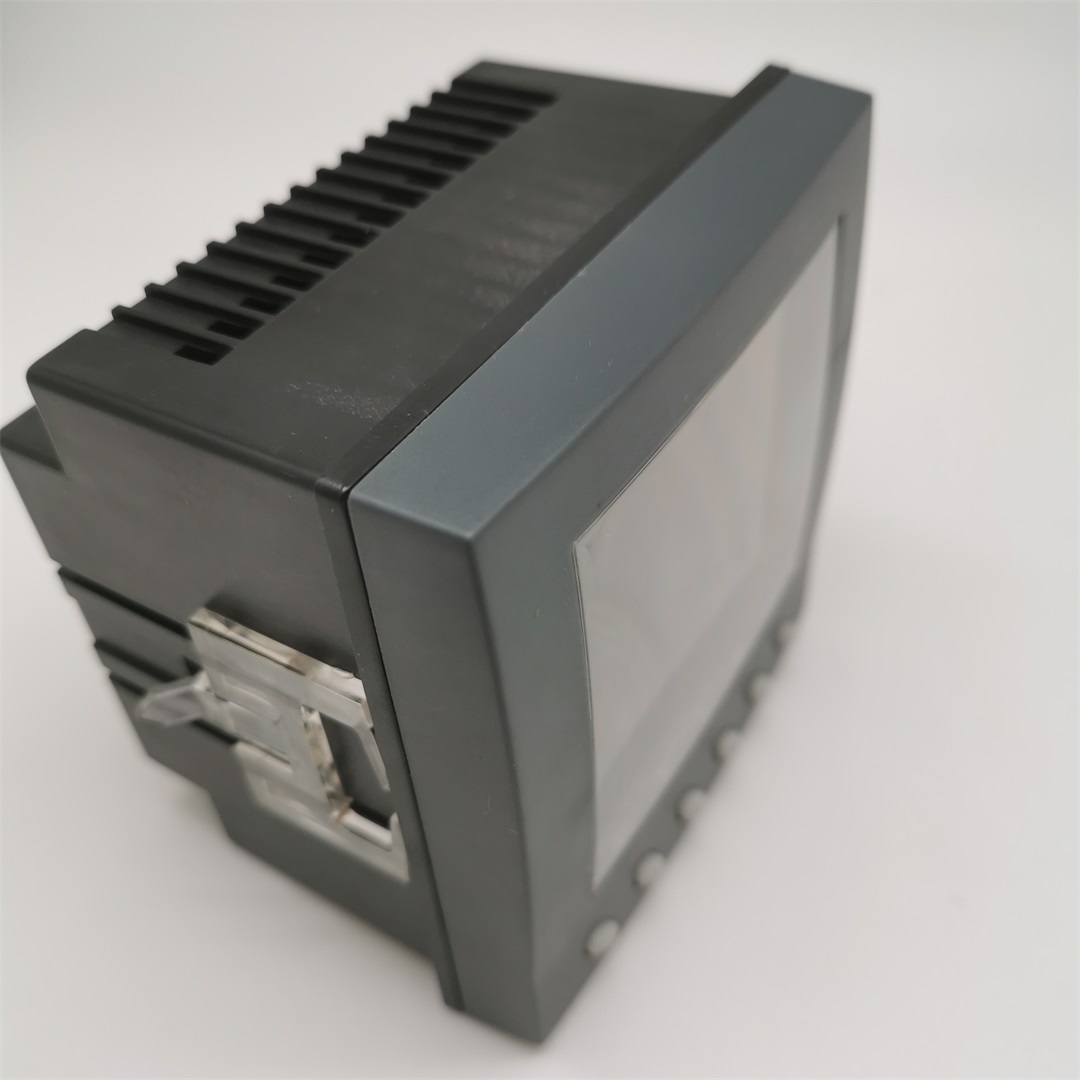

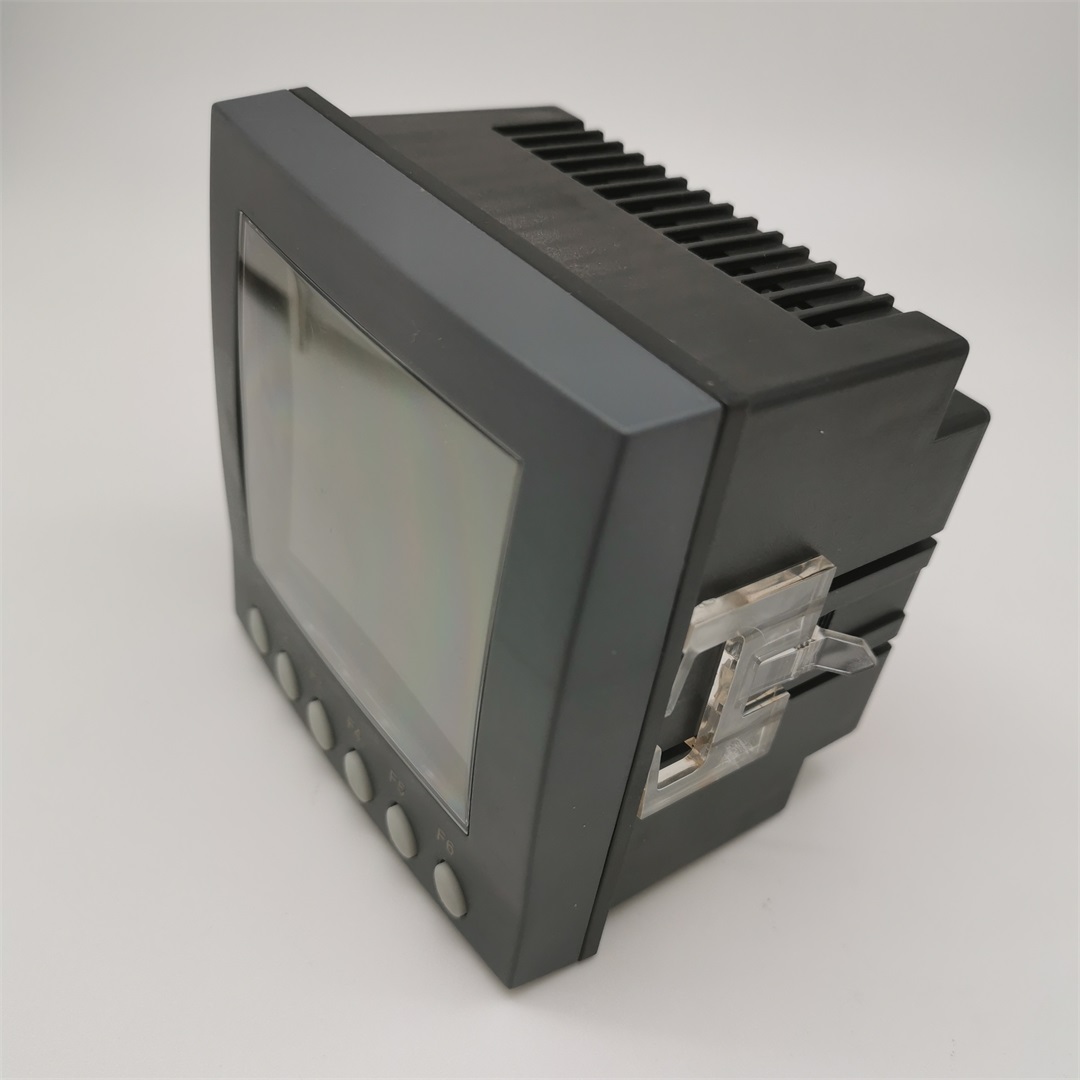

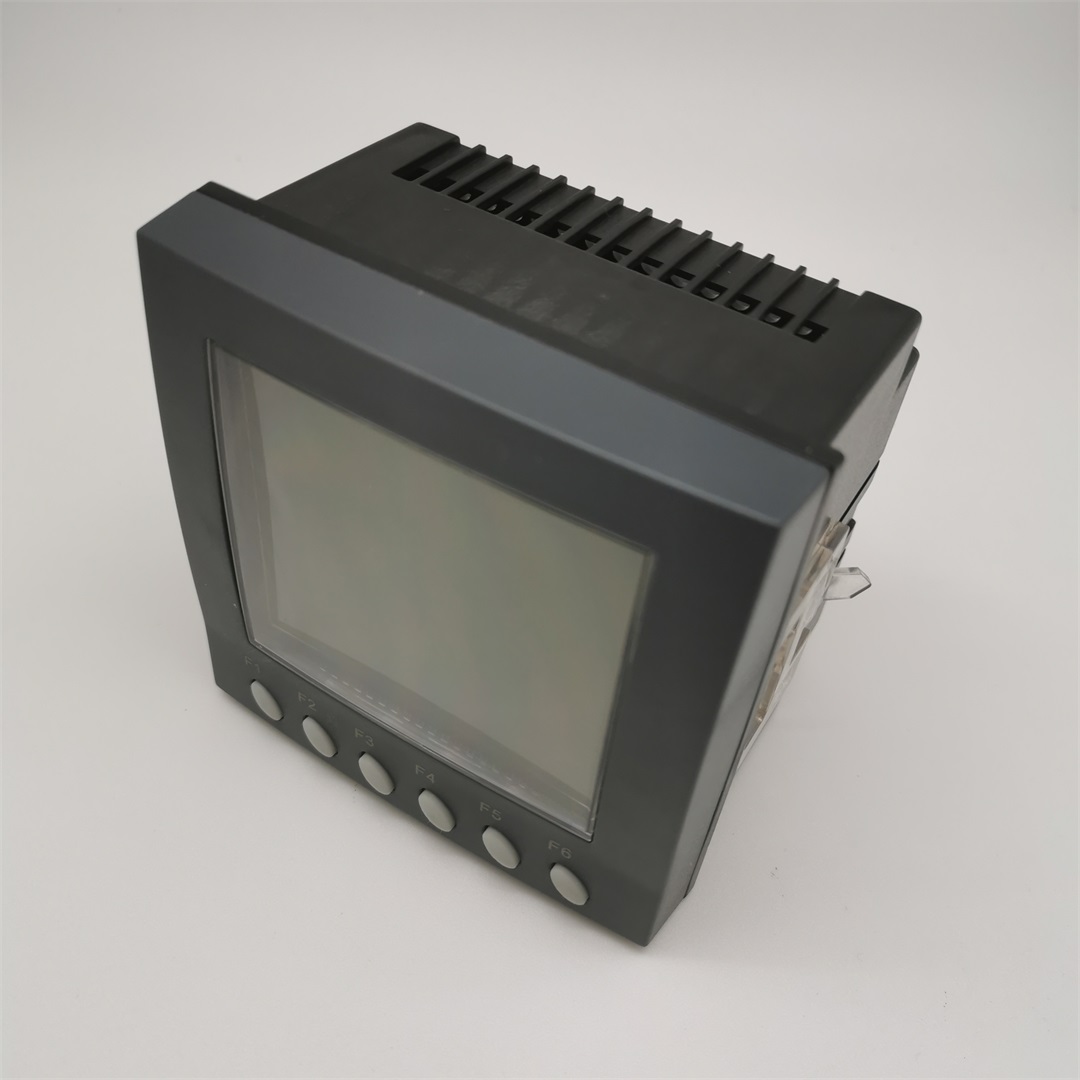

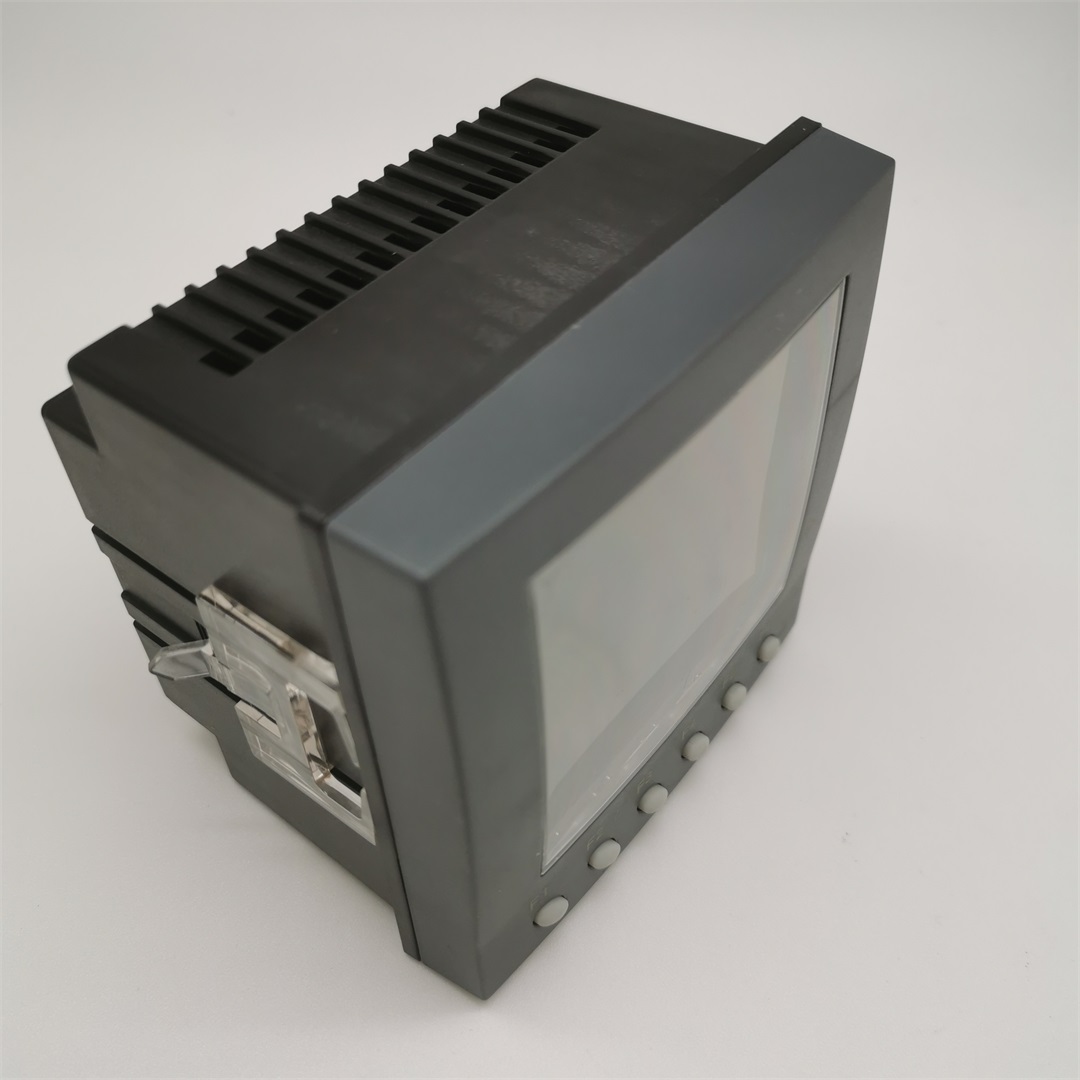

WDS-P90液晶三相电流仪表适用于电力电网、电站、电气开关柜和自动化系统中,对三相电流的电参数测量和显示,采用LCD方式显示。本产品长期运行稳定性好,具有测量精度高,读数清晰、方便、无视角误差、可任意角度安装、抗震、抗干扰能力强等优点;仪表CT变比可通过仪表面板上按键设置;数字校零、数字校调,精度高,性价比极高,是原指针式仪表的理想替代品。
产品符合DLT721-2000、IEC6100-4相关EMC Level3级标准。
二、技术指标
交流电流 | |
精度:0.2% | 辅助电源:AC/DC85~265V |
信号输入:AC 0~5A | 负载:电流输入小于6A |
量程范围:0~9999A | 功耗:<0.4VA(每相) |
分辨率:1mA | 阻抗:<20mΩ工作环境:-10~60℃,5~95%无凝露 |
三、外形尺寸及面板说明

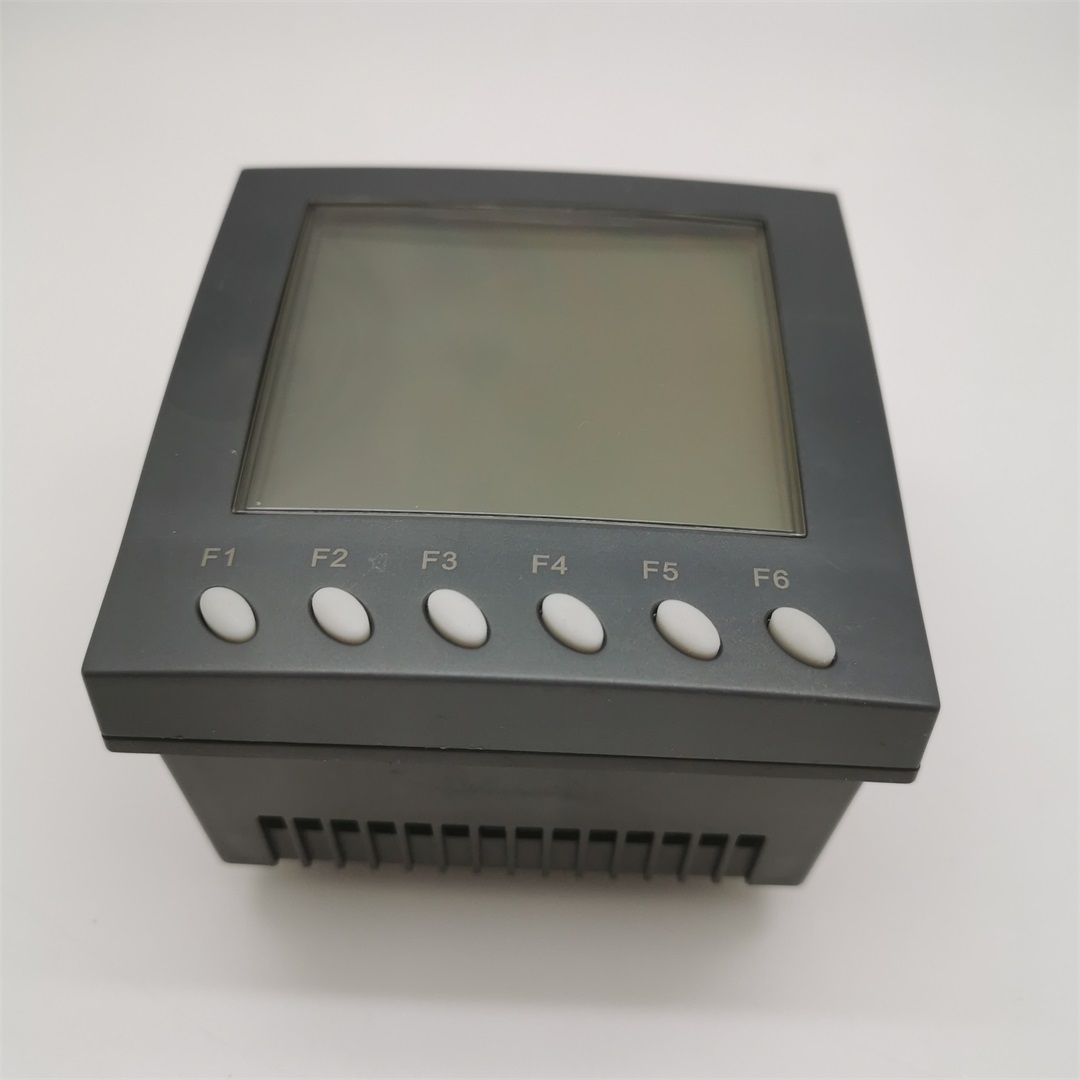

按键名称 | 功能说明 |
F1键、F2键、F3键 | 无功能 |
F4数据键、返回键 | 编辑数据时,每按键一次,数值增加1;编辑结束按此键退出 |
F5移位键 | 编辑数据位时,每按键一次,闪烁位(编辑位)向左移动一位 |
F6多功能键 |
空闲状态按此键2~3秒即可进入设置菜单;数据编辑状态, 按此键可选中或取消闪烁(编辑)。 |
四、编程操作
比5互感器规格设置:举例:“300/5A,CT=60”(计算:300÷5=60);“2500/5A,CT=500”(计算:2500÷5=500);……
比1互感器规格设置:举例:“300/1A,CT=300”(计算:300÷1=300);“2500/1A,CT=2500”(计算:2500÷1=2500);……
操作实例:设仪表信号输入为300/5A,CT=60(仪表初始输入为5A,CT=1)

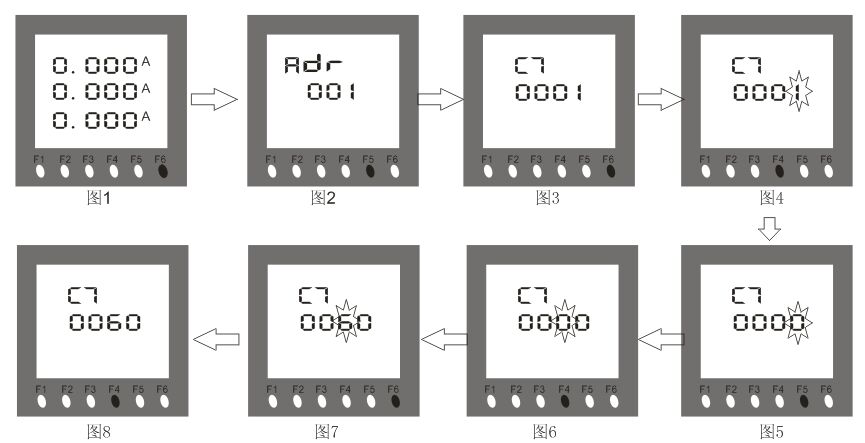

1、 初始状态(图1)下长按F6键3秒首先进入的菜单是仪表地址号设置(图2);
2、 轻按F5键一次,切换到CT变比设置菜单(图3)
3、 轻按F6键一次,最下排数字的最后一位数闪烁,代表最后一位数被选中,处于可编辑状态(图4)
4、 连续按数据键F4直至将数字调整到0(图5)
5、 按移位键F5将闪烁位向前移动一位(图6)
6、 连续按数据键F4直至将数字调整到6(图7)
7、 按F6键一次,取消闪烁(图8),到此已经将初始CT=1修改成CT=60
8、 按返回键F4退出设置菜单,返回到初始状态(图1)

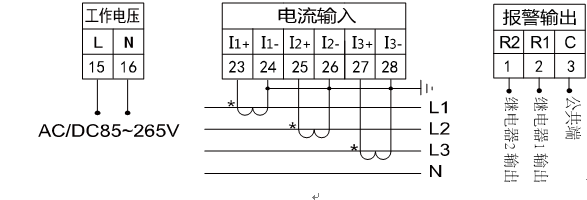

五、接线示意图

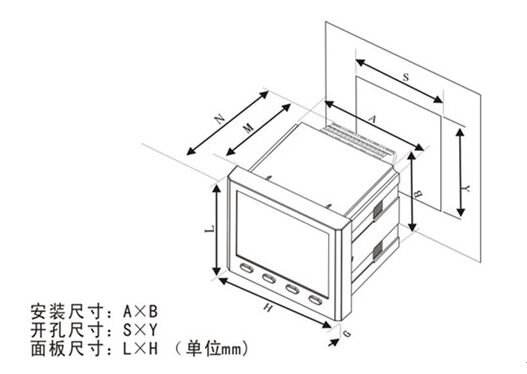

六、外形尺寸,安装方式及面板说明
尺寸规格(单位:mm)
外形尺寸(L*H) | 屏装配合尺寸(A*B) | 开孔尺寸(S*Y) | 总长(N) | 深度(M) |
96*96 | 90*90 | 91*91 | 93 | 85 |

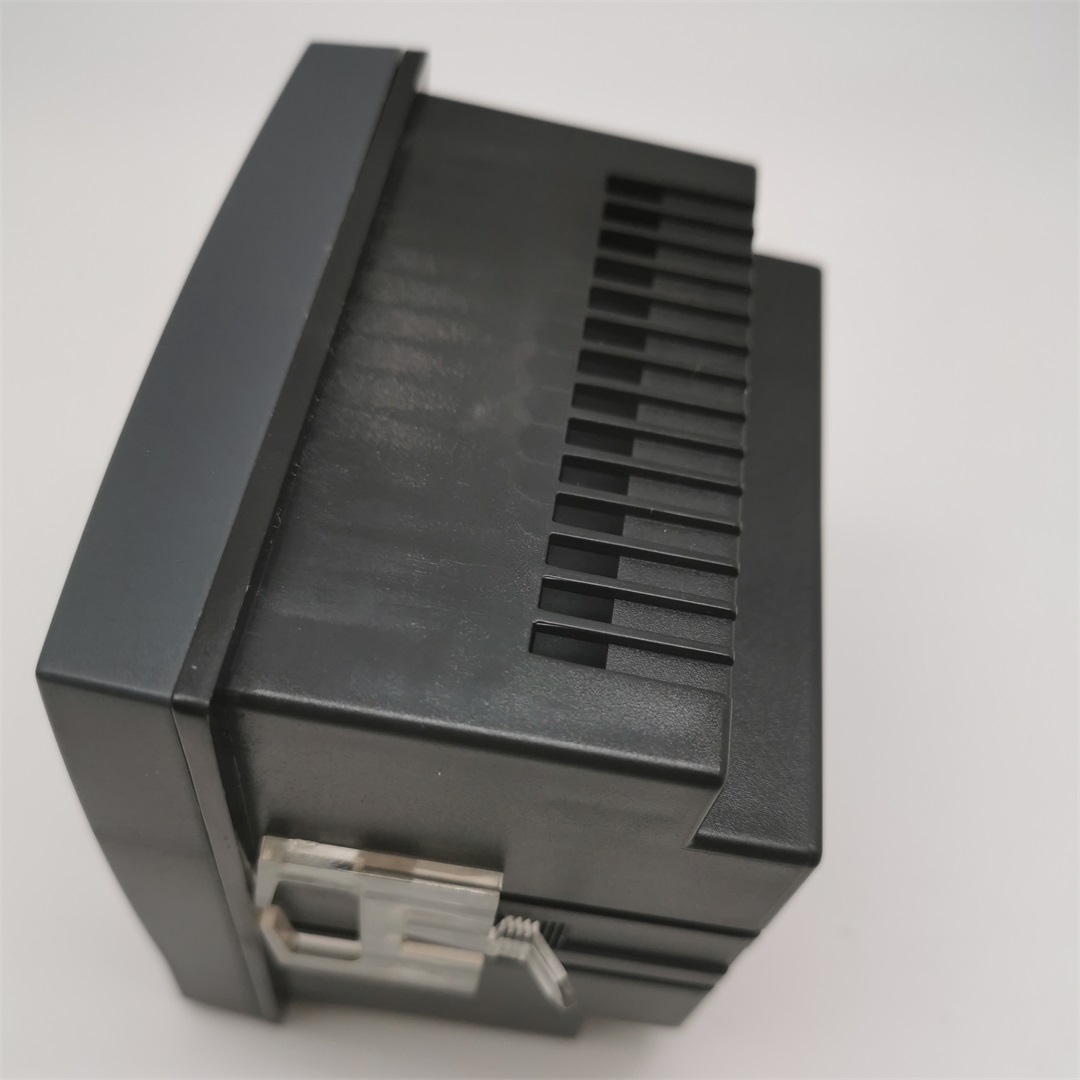

安装步骤:
1)将两侧的安装卡先从装置上取下;
2)在安装处开一个对应开孔尺寸的孔;
3)将仪表嵌入孔内,然后从后面再重新把安装卡安装在装置上,扣紧即可。
